— 70mm 型材如何重新定义更好的半导体工具的设备端空气净化
在半导体制造中，每一毫米都很重要。
随着工艺节点缩小到个位数纳米，半导体工具变得更加复杂和密集。光刻系统、蚀刻机、沉积工具和检测设备——每一代新一代都在相同或更小的占地面积中包含更多功能。
但问题是：可供空气净化单位使用的内部空间也在快速缩小。
设备工程师经常面临一个令人沮丧的现实：晶圆加工所需的无尘室级层流需要风机 过滤器单元，但工具内部的可用空间（通常只有120-150毫米）根本无法容纳标准FFU（通常厚250-350毫米）。
结果呢？工程师被迫做出不可能的权衡：要么增加工具的整体占地面积，要么在内部层流上做出妥协净化。
在当今竞争异常激烈的半导体行业中，这两种选择都是不可接受的。
输入 超薄设备风机 过滤器单元（EFU） ——专为设备端集成设计的专用空气净化模块。
与悬挂在天花板上的标准 FFU 不同，EFU 直接安装在半导体工具上或内部，精确地在需要的地方提供局部超洁净 风量：晶圆周围、光路或关键工艺区域。
而现在，厚度障碍已经被打破。

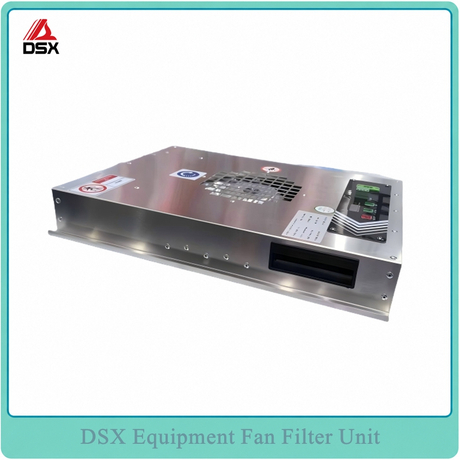

拥有20多年行业经验的全供应链无尘室设备制造商 吴江得胜鑫净化设备有限公司 (DSX)推出 70mm超薄EFU/FFU ，为紧凑型设备端净化树立了全球新标杆。
通过将 风机 外壳 缩小至仅 70 毫米，并实现约 100 毫米的总工作厚度（包括 HEPA 过滤器），这项创新直接解决了多年来困扰半导体设备设计人员的“空间紧张”问题。
要理解为什么70mm是一个突破，需要了解标准FFU在设备集成方面的成本。
标准FFU：250-350mm厚。这些装置是为无尘室天花板设计的，而不是为狭窄的设备内部设计的。他们是：
太高，无法装入半导体工具内部 120-150 毫米的间隙
对于不同设备类型所需的定制尺寸来说过于刚性
对于精密工具架的结构限制来说太重
当工程师尝试将标准 FFU 强行放入设备腔体时，他们会遇到：
结构性妥协——重新设计工具框架以适应 FFU，这会增加成本和延迟
气流妥协 - 减少入口和出口之间的距离，从而产生湍流并破坏层流
维护噩梦 — 专为吸顶安装而设计的 FFU 并非旨在轻松过滤器更改工具内部，专业服务商延长停机时间
DSX 70mm 超薄 EFU 改变了这一切。
许多品牌无法实现如此特殊的薄度，因为它们依赖于组装现成的标准零件。它们本质上是“组装车间”——从一个供应商那里购买 风机，从另一家供应商那里购买 过滤器，从第三家供应商那里购买控制器，然后将它们连接在一起。
DSX 的运作方式有所不同。作为真正的全供应链源头工厂，DSX 在内部设计、工程和制造核心组件：
DSX 没有使用标准的现成 风机（通常太厚），而是独立开发了专门匹配超薄结构的 EC 无刷微型 风机。即使在极其平坦的 70mm 外壳 内，这种定制的 电机 也能提供强大的静压和高度稳定的 风量。
自制优质浅褶HEPA/ULPA过滤器模块与70mm外壳优良匹配。这确保了令人难以置信的低阻力和高达 99.9995% (@0.12μm)的过滤效率 （ULPA 级性能），同时将总操作厚度保持在严格的 ~100mm 限制。
由于 DSX 完全控制核心组件，因此它们无需使用笨重的现成部件。 EFU 的内部几何形状针对紧凑型设备端 净化 进行了优良优化 - 并非采用吸顶式设计。
这种垂直整合为半导体设备制造商带来了三个关键优势：
无与伦比的定制尺寸研发敏捷性 — 无需等待多个供应商即可满足非标准尺寸、特殊风量要求和独特的控制界面
关键应用的全面质量控制 - 从电机缠绕到过滤器介质选择到更终组装测试，每一步都在同一个屋檐下进行
通过直接从工厂定价实现高度成本效益的创新——无中间商加价，无供应商利润叠加
范围 |
规格 |
|---|---|
风机 外壳厚度 |
70毫米 |
总作业厚度 |
~100mm（包括过滤器） |
电机 类型 |
自主研发EC无刷微电机风机 |
过滤效率 |
高达 99.9995% @ 0.12μm（ULPA 级） |
空气流动 |
功率全静压；稳定的层流 |
噪音 |
超低噪音运行 |
控制接口 |
RS485 Modbus协议；无级调速；物联网就绪 |
材料选择 |
耐腐蚀SUS304/SUS316不锈钢、轻质铝合金或镀锌钢 |
半导体设备对EFU的要求远远超出了简单的颗粒过滤。
先进节点（7nm 及以下）对空气中的分子污染物极其敏感。传统的玻璃纤维过滤器介质会释放硼污染物，影响晶圆产量。
DSX 为 AMC 敏感应用提供可选的该公司还可以集成专门的化学过滤模块以满足特定的工艺要求。 PTFE（聚四氟乙烯）无硼超细 过滤器 介质。
现代半导体工厂需要对所有环境系统进行集中控制和实时监控。
DSX 70mm超薄EFU 配备高能效EC 风机，支持 RS485 Modbus协议，可实现无级调速、精确监控，并与设备PLC系统无缝集成。多个单元可以分组并一起控制 - 整条线 风量 可以使用单个命令同步。
DSX 70mm 超薄 EFU 广泛部署在半导体前端和后端精密设备中：
前端设备
EFEM（设备前端模块）— 为晶圆传输提供局部层流
装载端口 — 保持晶圆盒接口的清洁度
晶圆分选机 — 在分选和检查过程中保护晶圆
光刻工具——用于扫描仪和步进机
蚀刻和沉积工具 - 空间受限的处理室
后端和组装
高密度 SMT 贴片机 — 可靠 安装的层流保护
倒装芯片键合机——精密微环境控制
晶圆级封装设备 — 用于 更好的 封装的紧凑型 净化
精密显示器制造
OLED面板检测设备——无颗粒检测工况
粘合和层压设备——局部洁净区
自动存储和传输
晶圆储存器和存储系统——在存储过程中保持清洁
OHT（高架起重机运输）车辆微型工况 — 移动净化
在半导体行业，供应链可靠性不是奢侈品，而是重要组成部分品。
当您从从多个供应商处购买组件的“组装车间”采购 EFU 时，您将继承：
批次间的质量差异 — 风机 性能波动； 过滤器效率各不相同；控制器固件更改，恕不另行通知
延长交货时间——等待三个供应商而不是一个；任何供应商的任何延误都会延误整个项目
不兼容风险 - 由不同工程师针对不同应用设计的组件可能无法更好的协同工作
有限的定制——您得到的是供应商提供的东西，而不是您的设备需要的东西
当您从这样的全供应链制造商处采购时 DSX (吴江得胜鑫净化设备有限公司)，您将获得：
始终如一的质量——每一批部件都按照相同的严格标准制造
响应速度更快 — 定制交付时间缩短了 30%–50% ，因为无需等待外部供应商
本机兼容性 — 风机、过滤器 和控制器从一开始就设计为协同工作
真正的定制——非标准尺寸、特殊的风量、独特的控制界面——这一切都是可能的，因为 DSX 控制着整个生产链
DSX 的全供应链模型涵盖整个价值链：从 电机 绕线和 风机 外壳 制造，到 过滤器 介质选择和打褶，到控制器 PCB 组装和固件开发，到更终组装和老化测试。一切都在一个屋檐下。全部遵循一个质量管理体系（ISO9001、ISO14001、ISO45001 认证）。
问：70mm超薄EFU可以替代标准FFU吗？
不完全是——它们有不同的目的。 FFU 维护整体无尘室环境； EFU为特定设备提供局部超洁净风量。对于空间有限的设备端集成，EFU是正确的选择。
问：超薄设计是否会影响过滤性能？
不会。DSX 70mm 超薄过滤器 EFU 通过定制设计的迷你褶皱 过滤器 和优化的内部几何形状，薄并不意味着弱——它意味着重新设计。 实现了高达 99.9995% (@0.12μm) 的ULPA 级过滤效率。
问：EFU可以定制非标尺寸吗？
是的。 DSX 支持完全定制：非标准尺寸、特殊的 风量 要求、独特的控制接口（电位计/0-10V/MODBUS/无线监控）和 过滤器 类型（耐化学/高温/除静电） — 所有这些均可根据要求提供。
问: 交货时间怎么样？
由于核心部件是在内部制造的，DSX 的交货时间 比必须等待多个外部供应商的装配车间竞争对手 短 30%–50% 。
问：DSX 为国际客户提供服务吗？
是的。 吴江得胜鑫 已服务全球市场 20 多年。该公司定期参加国际贸易展览并向世界各地的半导体制造商出口。
问：DSX 的 EFU 是进口品牌的可行替代品吗？
充分地。凭借 ULPA 级过滤、70mm 超薄外形和全供应链质量保证，DSX EFU 达到或超过 专业服务商 进口品牌的性能规格 - 通常价格更具竞争力。
随着半导体制造不断向更小的节点和更复杂的工具迈进，可用的空气空间净化只会变得更加紧张。
“一刀切”的 FFU 时代已经结束。未来属于专门为设备端集成而设计的超紧凑型EFU。
DSX 的 70mm 超薄 EFU 代表了朝这个方向迈出的重要一步。通过将全供应链制造、定制设计的组件以及对空间效率的不懈关注相结合，它使半导体设备制造商能够：
更大限度地提高工具操作量，而无需影响清洁度
通过抽屉式安装简化内部集成
即使在更狭小的空间内也能保持严格的清洁标准
凭借超过 20 年的经验、ISO9001/ISO14001/ISO45001 认证以及 30,000 平方米的制造工厂， 吴江得胜鑫净化设备有限公司 (DSX) 致力于为全球半导体行业提供稳定、高效、创新的净化解决方案。
