显示面板制造洁净室：标准、FFU 解决方案 和产量优化
在显示面板制造中，无论是 LCD、OLED 还是下一代 MicroLED，无尘室 都不是支持设施。它是产量的核心推动因素。
在薄膜晶体管形成、液晶注入或 OLED 封装过程中，落在基板上的单个微米大小的颗粒可能会产生可见的像素缺陷。在大尺寸面板中，一个缺陷就可能导致整个显示器无法使用。这就是为什么显示器工厂要维持所有行业中更严格的一些无尘室 工况。
显示器制造的洁净室分类
不同的显示技术需要不同级别的清洁度。要求因面板尺寸、工艺节点和特定制造阶段而异——更大的面板和更精细的图案需要更高的清洁度水平。
LCD 生产：通常需要 ISO 4-5 级
OLED 制造：通常需要 ISO 3-4 级或更高等级
先进工艺 (MicroLED)：可能需要 ISO 2-3 级条件
ISO 14644-1 洁净室分类参考
ISO等级 | ≥0.1 µm（每立方米） | ≥0.2微米 | ≥0.3微米 | ≥0.5微米 | ≥1.0微米 |
|---|---|---|---|---|---|
ISO 3 | 1,000 | 237 | 102 | 35 | 8 |
ISO 4 | 10,000 | 2,370 | 1,020 | 352 | 83 |
ISO 5 | 100,000 | 23,700 | 10,200 | 3,520 | 832 |
ISO 6 | 1,000,000 | 237,000 | 102,000 | 35,200 | 8,320 |
就上下文而言，ISO 5 级允许每立方米空气中 ≥0.5 µm 的颗粒数量不超过 3,520 个。 ISO 3 级严格了 100 倍。
为什么显示器制造需要如此严格的控制
显示器制造涉及多个容易受到污染的敏感流程：
阵列工艺（TFT 形成）：薄膜晶体管沉积和图案化需要更高的清洁度级别（ISO 3-4 级）、全面的化学过滤和严格的振动控制
电池工艺（液晶注入和组装）：液晶注入和面板组装通常需要 ISO 4-5 级 工况，重点关注颗粒控制和 除静电 功能
模块流程（更终组装）：更终组装、测试和包装可在 ISO 5-6 级运行，平衡性能与运营成本
即使在不太关键的区域，公差也是特殊的。在TFT-LCD生产中，第五代晶圆厂的无尘室面积约为28,000平方米。一片灰尘就可能导致产品缺陷。
FFU 在显示器洁净室中的作用

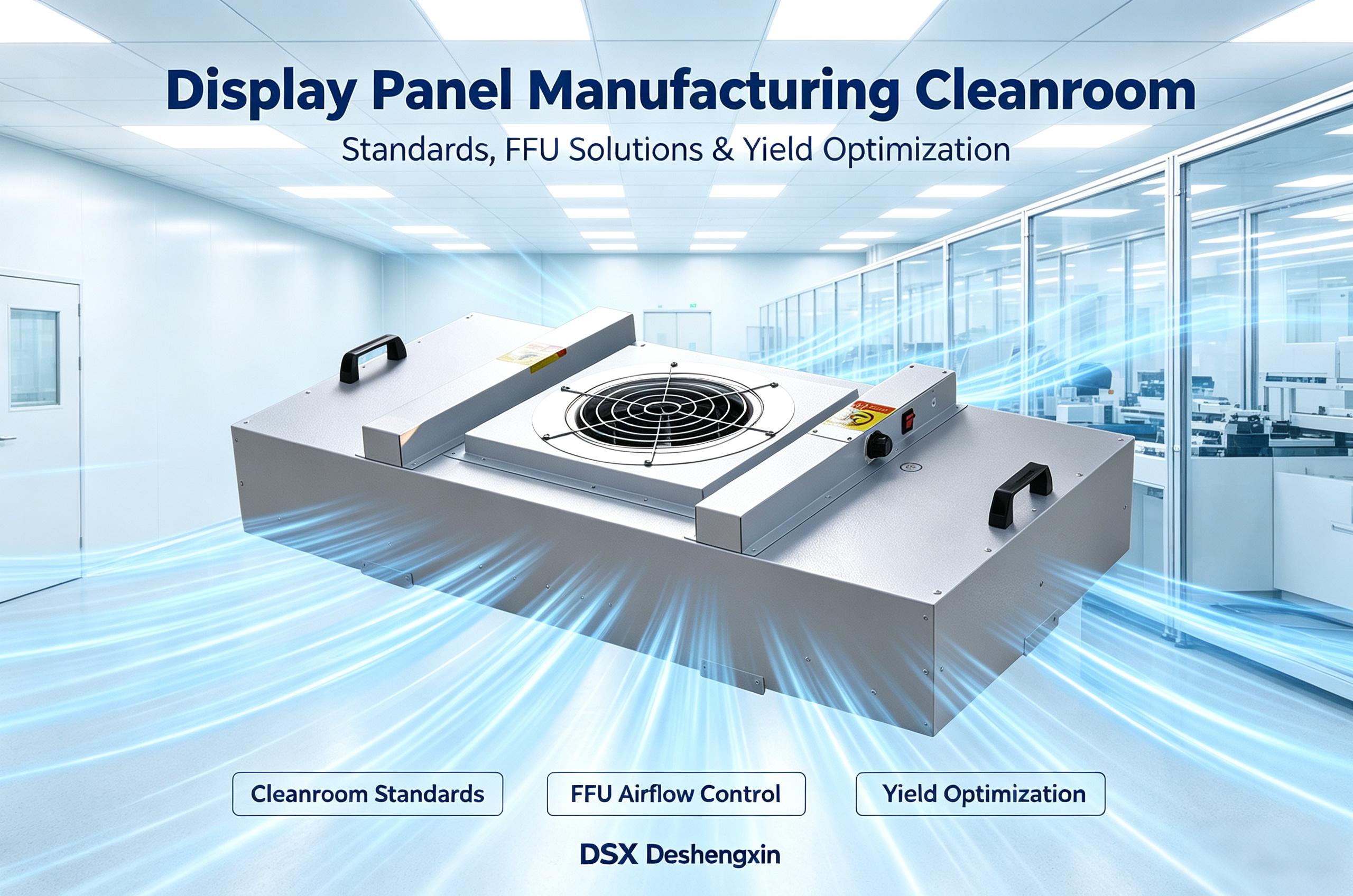

风机 过滤器 装置 (FFU) 是在显示器制造中保持 无尘室 清洁度的主要机制。它们提供垂直层流风量，将颗粒从基材和关键工艺区域扫走。
显示器制造的主要 FFU 规格 ：
气流速度：0.35–0.45 m/s，均匀度在±5%以内
湍流程度：变化小于 5%
气流方向：首选垂直层流
振动控制：具有平衡叶轮设计和隔振安装的低振动风机系统
过滤器 效率：关键流程的 ULPA 过滤器（U15 或更高）； HEPA 过滤器 (H14) 适用于不太敏感的区域
在 ISO 5 级区域，通常需要具有垂直单向流的 FFU 天花板全覆盖。对于 ISO 6 级区域，每小时至少换气 100 次是标准的。
过滤策略：HEPA、ULPA 和化学过滤器s
Display 无尘室通常采用多级过滤方法：
HEPA 过滤器s (H14)：0.3 µm 处的更低效率为 99.995%，适用于不太敏感的区域
ULPA 过滤器s（U15 或更高）：关键工艺在 0.12 µm 时效率为 99.9995%
化学过滤器：用于空气分子污染 (AMC) 控制 — 去除制造环境中的有机气体和其他化学污染物
在 OLED 制造中，有机材料对化学污染高度敏感，因此通常必须进行化学过滤。 AMC 控制在使用光刻胶和其他化学品的阵列工艺中也至关重要。
显示器洁净室的能源效率
显示器工厂消耗大量能源。 无尘室暖通空调和过滤系统是更大的能源消耗系统之一。主要能源优化策略包括：
EC 电机s：与 AC 电机 相比，可节省 40–60% 的能源，可根据需求进行精确的速度控制，并降低发热量，从而减少 HVAC 负载
分区控制：不同工艺区域的清洁度等级不同——阵列为 ISO 3-4 级，电池为 ISO 4-5 级，模块为 ISO 5-6 级
动态控制：根据实时占用和流程活动调整风量。非生产期间，变量风量操作可以显着降低消耗
行业数据显示，按照ISO 5标准运行的第6代AMOLED工厂每年仅能源成本就超过1200万日元，其中HVAC系统约占65%。通过实施区域控制（仅在关键区域维持 ISO 5 级，同时在不太敏感区域使用 ISO 6 级或 7 级），设施已实现能源减少 28% 或更多。
显示器洁净室的静电控制
静电放电 (ESD) 是显示器制造中的一个主要问题。静电会将颗粒吸引到基板上或损坏敏感的电子元件。
有效的 ESD 控制措施包括：
除静电 FFU施工材料
用于电荷中和的离子发生器集成
防止静电累积的接地系统
除静电地板
除静电 人员服装和腕带
为什么垂直整合对于显示洁净室很重要
显示器制造无尘室需要集成解决方案，其中每个组件——风机、电机、过滤器、控制系统和外壳——被设计为协同工作。考虑到阵列、单元和模块工艺的不同要求，这一点尤其重要。
吴江得胜鑫净化设备有限公司 (DSX) 生产 FFU、EFU、HEPA 过滤器、ULPA 过滤器、化学品 过滤器 和其他清洁空气解决方案 - 内部生产 风机、电机、控制系统和 过滤器 介质。
这种垂直整合使 DSX 能够：
在产品开发过程中协调风机性能、电机特性、控制逻辑和过滤配置，以提高更好的系统效率
快速响应定制要求 - 当显示器制造商需要非标准尺寸或特定的 风量 配置文件进行设备集成时，响应时间以天而不是月为单位
保持一致的质量 — 每个关键组件均符合 DSX 自己的质量控制标准
提供单点责任——一个团队、一项规格、一项保修
提供灵活的配置 - 从用于有限天花板空间的超薄 FFU 到用于 AMC 控制的化学过滤附加组件
结论
显示面板制造是任何行业中更苛刻的无尘室应用之一。从针对 更好的 OLED 和 MicroLED 工艺的 ISO 3 级到针对模块组装的 ISO 5-6 级，清洁度要求非常严格。具有 HEPA 和 ULPA 过滤功能的 FFU 提供垂直层流 风量，保护基材免受颗粒污染。化学过滤器地址AMC控制。 EC 电机 提供管理运营成本所需的能源效率。 ESD 控制措施可保护敏感元件免受静电损坏。
对于显示器制造商来说，信息很明确：无尘室性能与产量直接相关。每个到达基材的颗粒都是潜在的缺陷。任何程度的温度波动或湿度变化都会影响材料的稳定性。技术的存在就是为了应对这些挑战，而选择能够提供集成、定制解决方案的合作伙伴是成功的关键。
在 DSX，我们专注于为显示面板制造和其他清洁关键行业提供可靠、节能和清洁的空气解决方案。凭借 20 多年的风机研发和制造经验，我们了解在显示器制造中，清洁空气不仅关系到合规性，还关系到产量。
