DSX-EC FFU4'x4'
DSX
4"x4"
OEM，ODM
1年
CCC/CE/ISO9001

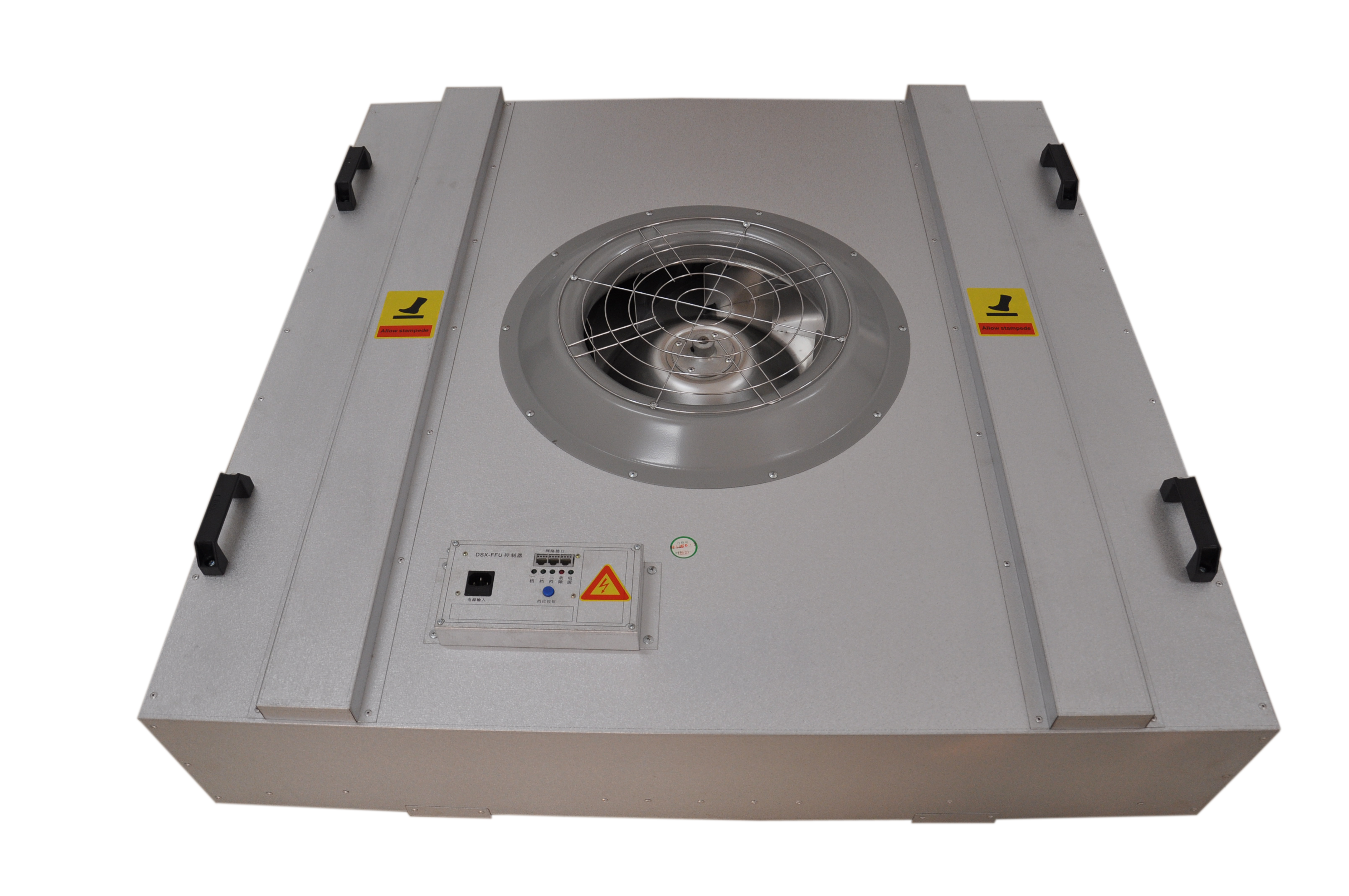

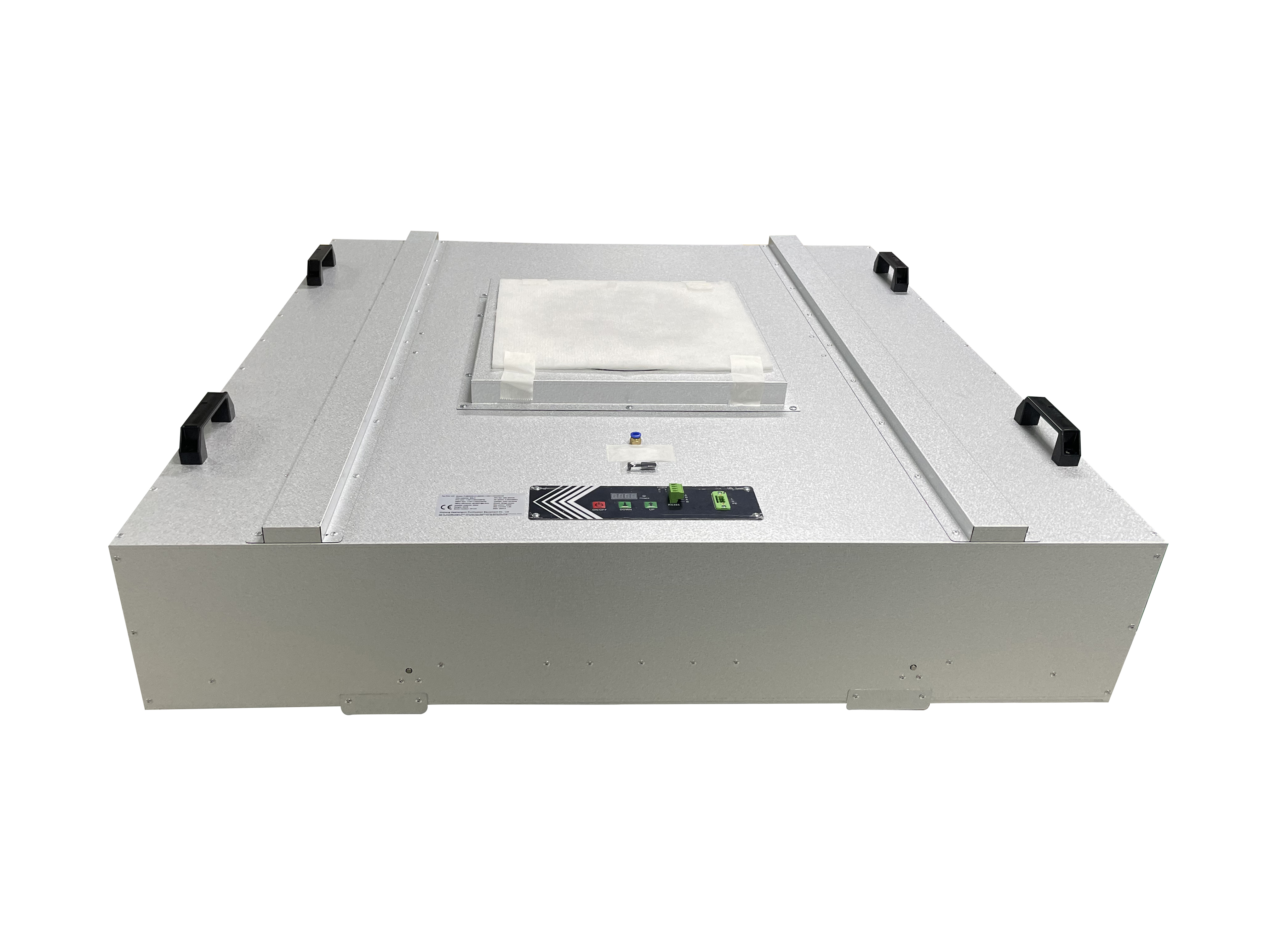

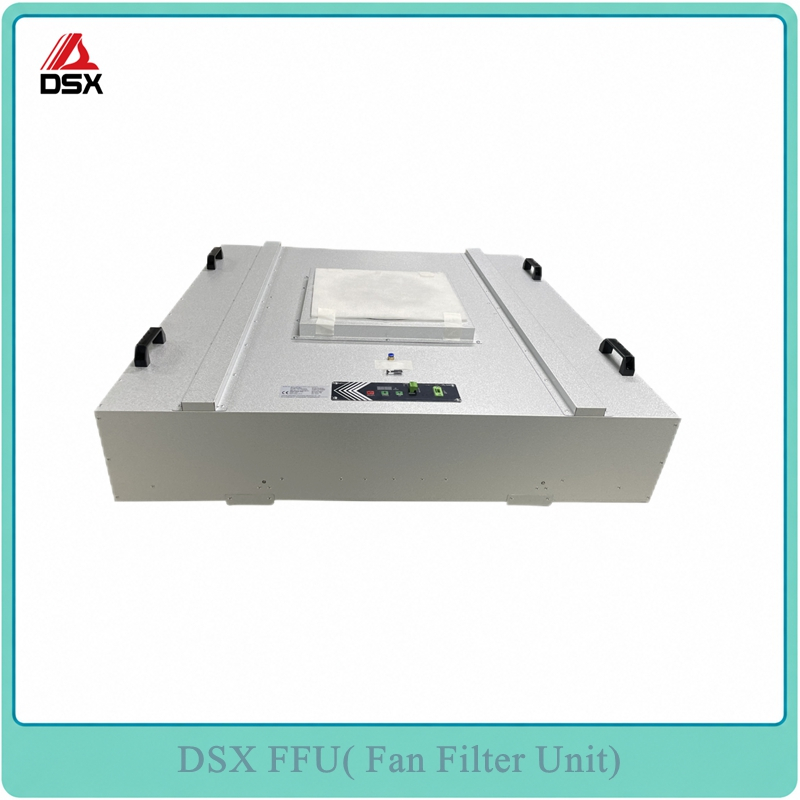

DSX 4'x4' HEPA 风机 过滤器 装置是一款高性能空气 净化 设备，专为各种室内 工况 设计。这款高效空气净化装置采用更好的 HEPA（高效颗粒空气）过滤技术，可有效过滤器去除室内空气中的微小颗粒、灰尘、花粉、宠物皮屑和有害空气颗粒。

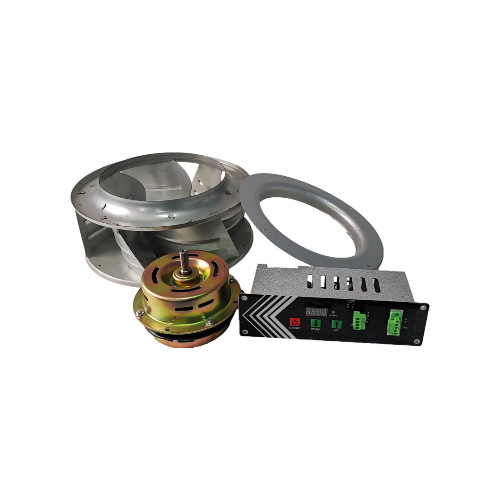

该 过滤器 装置配备了强大的 DSX EC 风机，可确保高效的空气循环，快速均匀地净化整个空间。得益于其 EC ([t149]}) 电机 技术，DSX EC FFU 还是一种节能解决方案，可精确控制 风量 并降低能耗，显着降低运营成本并促进可持续运营。
DSX 4'x4' HEPA 风机 过滤器 装置的材料坚固耐用，确保其长期使用的稳定性和可靠性。此外，其用户界面简单直观，允许用户轻松调整风机速度。它还具有群控功能，一旦设置了净化级别，FFU将根据环境自动调整风机速度。
FFU组装图
| 1 | 把手 |
2 |
安全盖 |
| 3 |
FFU壳体 |
4 | 电源 |
| 5 |
马达 |
6 |
HEPA 过滤器 |
设备编号 |
FD EC425-A*1-AZ120-1175*1175*200+40-F70H14 |
|
壳
身体 |
尺寸 |
4'x4' |
物质质量 |
铝制锌（0.8/1.0mm） |
|
设计理念 |
空气流体力学原理 |
|
结构 |
四个侧面有固定的挡板板受到限制 |
|
连接方式 |
快捷端接线端子 |
|
重量 |
40kg |
|
盒 |
PE袋 +托盘 |
|
风
机器 |
品牌 |
DSX (得胜鑫) |
模型 |
DSX -EC425H90N4P1A -1 |
|
班级 |
EC |
|
磁铁形状 |
总环（整体高度不少于34mm） /非块 |
|
标准工作条件功率 |
160W |
|
更大功率 |
280W |
|
类型 |
后离心式风机 |
|
物质质量 |
金属材料 |
|
总静压 |
370pa@1000cmH（0.45m/s） |
|
输入电源 |
220V/50Hz |
|
噪音 |
57db±2(a)@0.45m/s |
|
摇 |
符合G2.5DIN-ISO1940规范 |
|
工作环境温度范围 |
-20 ℃〜40℃ |
|
风机叶直径 |
r = 425mm |
|
单风速 |
0.45m/s±20％ |
|
寿命 |
50,000 小时（无尘室 环境） |
|
过滤器 网
|
高效率过滤器尺寸 |
1170*1170*70mm |
过滤器纸质材料 |
超细纤维玻璃 |
|
高效率过滤器 过滤器等级 |
H14 |
|
高效率过滤器过滤效率 |
99.995%@0.3um |
|
早期祖子力量 |
小于或等于120pa/s@0.45m/s |
|
结束阻力 |
≤235pa |
|
框架材料 |
Alufer |
|
保护电线网 |
优质钢烤烤漆（双面） |
|
密封垫材料 |
高密度合成橡胶 |
|
重量 |
14公斤 |
|
包装盒的外部尺寸 |
1190 * 1190 * 160mm（两片） |
|
测试方法 |
EN-1822自动扫描 |
|
测试比率 |
100％ |
|
控 制作 领带 统 |
速度法规 |
手动群控调速 |
| 描述 | 尺寸（L*W*hmm）（包括HEPA） |
空气速度（M3/H） | 气流（m/s） | 噪音 | 测试噪声的位置 | 外壳材料 | 功率 供应 | 额定功率 |
| 超薄FFU | 1175*575*180 | 1000 | 0.45m/s（+20％） | ≤59dB | 过滤器下方1.2米处 | SUS304 / SUS201 / SUS 316 / SUS430 / SGLC / 钢板烤漆 | 220W/110V | 0.17kw |
| FFU575575 | 575 *575 *320 | 500 | 0.45m/s（+20％） | ≤59dB | 过滤器下方1.2米处 | 220W/110V | 0.12kW | |
| FFU615615 | 615* 615*320 | 700 | 0.45m/s（+20％） | ≤59dB | 过滤器下方1.2米处 | 220W/110V | 0.12kW | |
| FFU915615 | 915* 615*320 | 900 | 0.45m/s（+20％） | ≤59dB | 过滤器下方1.2米处 | 220W/110V | 0.12kW | |
| FFU1175575 | 1175* 575* 320 | 1000 | 0.45m/s（+20％） | ≤59dB | 过滤器下方1.2米处 | 220W/110V | 0.12kW | |
| FFU1175*1175 | 1175 *1175 *350 |
2000 | 0.45m/s（+20％） | ≤59dB | 过滤器下方1.2米处 | 220W/110V | 0.18kw |
可以根据客户的方式自定义大小
模型 |
DSX-FFU01-02 |
DSX-FFU01-02 |
DSX-FFU01-03 |
DSX-FFU02-02 |
DSX-FFU02-04 |
FFU尺寸（mm） |
575 x 575 x 210 |
1175 x 575 x 210 |
1175 x 575 x 270 |
1175 x 1175 x 270 |
1175x1175x210 |
FFU材料 |
SUS304 / SUS201 / SUS 316 / SUS430 / SGLC / 钢板烤漆 |
||||
风机 |
交流 |
||||
输入 |
230ACV/60Hz/1p |
||||
速度（m/s） |
高速时0.45〜1 m/s±20％ |
||||
控制类型 |
手动 |
||||
HEPA高度（MM） |
50/70可选 |
||||
HEPA 过滤器 材料 |
玻璃纤维 |
||||
HEPA效率 |
H13 / H14 / U15 |
||||
工作温度 |
10〜40℃ |
||||
结构类型 |
分体式 |
||||
安装模式 |
水平 /垂直 |
||||
模型 |
超薄类型 |
|||
FFU尺寸（mm） |
875x575x160 |
1350x460x160 |
1600x460x160 |
其他维度 |
FFU材料 |
SUS304 / SUS201 / SUS 316 / SUS430 / SGLC / 钢板烤漆 |
|||
风机 |
AC / EC |
|||
输入 |
220ACV/50Hz/1p |
|||
速度（m/s） |
高速时0.45〜0.7 m/s±20％ |
|||
控制类型 |
手动/RS485 |
|||
HEPA高度（MM） |
50/70可选 |
|||
HEPA 过滤器 材料 |
玻璃纤维 |
|||
HEPA效率 |
H13 / H14 / U15 |
|||
操作 温度 |
10〜40℃ |
|||
结构类型 |
分体式 |
|||
安装模式 |
水平 /垂直 |
|||
模型 |
常规类型 FFU |
||||
FFU尺寸（mm） |
575x575x230 |
765x510x230 |
1000x520x230 |
1175x575x230 |
其他 |
FFU材料 |
SUS304 / SUS201 / SUS 316 / SUS430 / SGLC / 钢板烤漆 |
||||
风机 |
AC / EC |
||||
输入 |
220ACV/50Hz/1p |
||||
速度（m/s） |
高速时0.45m/s±20％ |
||||
控制类型 |
手动/RS485 |
||||
HEPA高度（MM） |
50/70可选 |
||||
HEPA 过滤器 材料 |
玻璃纤维 |
||||
HEPA效率 |
H13 / H14 / U15 |
||||
工作温度 |
10〜40℃ |
||||
结构类型 |
分体式 |
||||
安装模式 |
水平 /垂直 |
||||
模型 |
高速型 FFU |
|||
FFU尺寸（mm） |
430x430x270 |
1175x575x270 |
1175x175x270 |
其他 |
FFU材料 |
SUS304 / SUS201 / SUS 316 / SUS430 / SGLC / 钢板烤漆 |
|||
风机 |
AC / EC |
|||
输入 |
220ACV/50Hz/1p |
|||
速度（m/s） |
高速1m/s±20％ |
|||
控制类型 |
手动/RS485 |
|||
HEPA高度（MM） |
50/70可选 |
|||
HEPA 过滤器 材料 |
玻璃纤维 |
|||
HEPA效率 |
H13 / H14 / U15 |
|||
工作温度 |
10〜40℃ |
|||
结构类型 |
分体式 |
|||
安装模式 |
水平 /垂直 |
|||
模型 |
F-DA190X1-SUS304-400X400X100-F50H13 |
F-DA190X1-SUS304-430x430x120-F70H13 |
FFU尺寸（mm） |
400 x 400 x 100 |
400 x 400 x 120 |
FFU材料 |
SUS304 / SUS201 / SUS 316 / SUS430 / SGLC / 钢板烤漆 |
|
风机 |
交流 |
|
输入 |
220ACV/50Hz/1p |
|
速度（m/s） |
高速0.25m/s±20％ |
|
控制类型 |
手动 |
|
HEPA高度（MM） |
50/70可选 |
|
HEPA 过滤器 材料 |
玻璃纤维 |
|
HEPA效率 |
H13 / H14 / U15 |
|
工作温度 |
10〜40℃ |
|
结构类型 |
分体式 |
|
安装模式 |
水平 /垂直 |
|
| 描述 | 尺寸（l*w*hmm） （包括HEPA） |
空气速度 （M3/h） |
气流（m/s） | 噪音 | 测试噪声的位置 | 外壳材料 | 功率 供应 | 额定功率 |
| 超薄FFU | 1175*575*180 | 1000 | 0.45m/s（+20％） | ≤59dB | 过滤器下方1.2米处 | 220V/110V | 220W/110V | 0.17kw |
| FFU575575 | 575*575*320 | 500 | 0.45m/s（+20％） | ≤59dB | 过滤器下方1.2米处 | 220V/110V | 220W/110V | 0.12kW |
| FFU615615 | 615*615*320 | 700 | 0.45m/s（+20％） | ≤59dB | 过滤器下方1.2米处 | 220V/110V | 220W/110V | 0.12kW |
| FFU915615 | 915*615*320 | 900 | 0.45m/s（+20％） | ≤59dB | 过滤器下方1.2米处 | 220V/110V | 220W/110V | 0.12kW |
| FFU1175575 | 1175*575*320 | 1000 | 0.45m/s（+20％） | ≤59dB | 过滤器下方1.2米处 | 220V/110V | 220W/110V | 0.12kW |
| FFU1175*1175 | 1175*1175*350 |
2000 | 0.45m/s（+20％） | ≤59dB | 过滤器下方1.2米处 | 220V/110V | 220W/110V | 0.18kw |
模型 |
三档调速分体式 |
||||||
FFU尺寸（mm） |
600x400 |
700x400 |
575x575 |
1175x575 |
1350x400 |
1470x400 |
其他 |
FFU材料 |
钢板烤漆 |
||||||
风机 |
交流 |
||||||
输入 |
220-230ACV/50Hz/1p |
||||||
速度（m/s） |
可调节0.45-1.0m/s |
||||||
控制类型 |
手动/RS485 |
||||||
HEPA高度（MM） |
50/70/90可选 |
||||||
HEPA 过滤器 材料 |
玻璃纤维 |
||||||
HEPA效率 |
H13 / H14 / U15 |
||||||
工作温度 |
10〜40℃ |
||||||
结构类型 |
融合的 |
||||||
安装模式 |
水平 /垂直 |
||||||
模型 |
三档调速分体式 |
||||||
FFU尺寸（mm） |
600x400 |
700x400 |
575x575 |
1175x575 |
875x575 |
1010x610 |
其他 |
FFU材料 |
钢板烤漆 |
||||||
风机 |
EC |
||||||
输入 |
220-230ACV/50Hz/1p |
||||||
速度（m/s） |
可调节0.45-1.0m/s |
||||||
控制类型 |
RS485 |
||||||
HEPA高度（MM） |
50/70/90可选 |
||||||
HEPA 过滤器 材料 |
玻璃纤维 |
||||||
HEPA效率 |
H13 / H14 / U15 |
||||||
工作温度 |
10〜40℃ |
||||||
结构类型 |
融合的 |
||||||
安装模式 |
水平 /垂直 |
||||||
