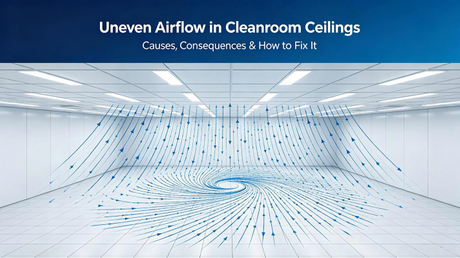

洁净室天花板气流不均匀——原因、后果以及如何解决
无尘室 的可靠性取决于其 风量。 无尘室 天花板系统中更常见但更被低估的问题之一是不均匀风量。
当 风量 不统一时，其后果远远超出了性能的轻微下降。出现湍流区、死角和污染风险。产品质量受到影响。监管合规性变得更加难以维持。在半导体制造、制药和医疗设备等行业，不均匀的成本可以通过拒绝批次、失败的审核和收入损失来衡量。
“气流不均匀”是什么样子的？
在正确设计的无尘室天花板FFU系统中，空气以均匀、单向（层流）的流动从天花板下降，将颗粒从关键工作区扫走。 ISO 14644-3 规定，对于单向 风量，速度均匀性偏差应在平均速度的 ±20% 范围内，典型目标为 0.45 m/s。
不均匀风量表现为：
湍流区 — 风量 变得混乱且无方向性的区域
死点 ——颗粒可以沉降和积聚的停滞区域
速度变化 ——一些区域接收的空气过多，其他区域接收的空气太少
涡流 - 捕获污染物的再循环流
气流不均匀的根本原因
无尘室 天花板中的 风量 不均匀很少有单一原因。更常见的是，它是由相互复合的多种因素共同造成的。
1.FFU布局设计不佳
当 FFU 间隔不正确时（要么相距太远，要么太近），相邻单元的 风量 无法正确重叠，从而产生颗粒可以沉降的间隙。对于 ISO 5 级无尘室，通常需要 60-80% 的上限覆盖率。然而，许多设施选择 40-50% 的覆盖率来削减成本——这一决定直接损害了风量均匀性。
2. 风机性能不一致
并非所有 FFU 的性能都相同。即使来自同一制造商的设备在风机速度、静压和风量输出方面也可能略有不同。当这些差异没有通过系统级平衡来考虑时，结果在整个天花板网格上是不均匀的风量。随着时间的推移，随着过滤器负载颗粒，不平衡可能会恶化——一些过滤器变得比其他的更具限制性，进一步扭曲流动模式。
3. 天花板网格和安装问题
天花板网格本身可能是风量破坏的来源。如果由于安装不准确或缺乏适当的调平工具而导致天花板悬挂不均匀，FFU 将无法位于优良的水平面上。这会产生偏离预期单向路径的有角度的风量。此外，灯具、横梁和其他悬挂在天花板上的附件等结构元件可能会扰乱均匀的流动模式。
4.外部气流干扰
设备放置、房间几何形状，甚至人员移动都会干扰无尘室 风量。 FFU 集中在特定工作区域上方，而不是均匀分布在天花板上，可以创建局部高速区域，同时使其他区域通风不良。不良的设计（例如回风格栅堵塞或尺寸过小）可能会迫使 FFU 以更高的速度进行补偿，从而增加能耗。
5.缺乏系统级气流平衡
也许更根本的问题是缺乏系统级风量平衡。许多无尘室项目将每个FFU视为一个独立的单元，而不是集成系统的一部分。如果没有集中监控和控制，各个单元会随着时间的推移而失去同步，从而在天花板上形成不一致的风量拼凑而成。
忽视气流不均匀的后果
当不均匀的风量得不到解决时，风险就会累积：
污染 ——湍流和死点使颗粒沉积在产品上
产量降低 ——在半导体制造中，即使是轻微的风量不稳定也会导致工艺缺陷
监管不合规 — ISO 14644 要求记录 风量 一致性；不符合标准可能会导致审计结果
能源成本增加 ——FFU 更加努力地工作，以弥补不良的风量分配浪费的能源
缩短 过滤器 寿命 - 负载不均匀会导致某些 过滤器 比其他 过滤器 更早达到使用寿命
如何诊断气流不均匀
诊断不均匀的风量需要系统测试：
空气速度测量 - 在无尘室上的多个点使用风速计来绘制速度分布图
烟或雾可视化 — 可视化 风量 模式以识别湍流、死点和再循环区
颗粒计数 - 将颗粒浓度与 风量 模式相关联以识别污染风险
压力测绘 — 测量天花板静压室的静压以识别不平衡情况
解决方案 — 从设计到执行
1. 从一开始就确定布局
防止不均匀风量更有效的方法是在安装前正确设计FFU布局。这意味着根据房间尺寸、设备布局和 ISO 分类计算 更好的 FFU 密度。在设计阶段使用计算流体动力学 (CFD) 仿真有助于优化 FFU 放置并在安装任何设备之前预测 风量 模式。
2. 确保正确安装
FFU 必须安装在完全水平的天花板网格上。使用激光调平工具和带有微调点的专用安装框架可确保每个单元位于水平面上。 FFU 外壳 和 过滤器 之间的适当密封对于防止 规避 泄漏也至关重要。
3. 实施系统级控制
单独的 FFU 控制是不够的。集中控制系统可实现整个FFU阵列的实时监控、速度调整和性能优化。这使得设施管理人员能够在影响生产之前检测并纠正风量不平衡。
4. 为应用选择合适的 FFU
并非所有 FFU 都是一样的。具有固定风量设计的标准FFU通常无法实现高精度工况。与提供定制工程解决方案的制造商合作（包括定制的 风量 配置文件、风机 和 电机 选择以及系统集成）对于实现一致的 风量 至关重要。
为什么垂直整合对于气流均匀性很重要
实现统一风量需要的不仅仅是购买合适的 FFU。它需要一种整体方法，其中每个组件——风机、电机、过滤器、控制系统和外壳——被设计为协同工作。
这就是垂直一体化制造发挥实际作用的地方。
吴江得胜鑫净化设备有限公司 (DSX) 生产 FFU、EFU、HEPA 过滤器、ULPA 过滤器、化学品 过滤器 和其他清洁空气解决方案 - 内部生产 风机、电机、控制系统和 过滤器 介质。这种垂直整合使 DSX 能够：
在产品开发过程中协调风机性能、电机特性、控制逻辑和过滤配置 ——而不是事后协调
快速响应自定义要求 - 当客户需要特定的 风量 配置文件或非标准尺寸时，响应时间以天而不是月为单位
保持一致的质量 — 每个关键组件均符合 DSX 自己的质量控制标准
提供单点责任 ——一个团队、一项规格、一项保修
结论
无尘室 天花板不均匀的 风量 并不是一个小不便。这是一个性能问题，可能会影响产品质量、法规遵从性和运营效率。原因很容易理解——布局不良、不一致风机、安装错误、外部干扰以及缺乏系统级平衡。解决方案同样明确：正确的设计、精确的安装、系统级控制以及与能够提供集成、定制的风量解决方案的制造商合作。
在 DSX，我们专注于为半导体、制药、医疗设备和其他清洁关键行业提供可靠、统一且节能的风量解决方案。凭借 20 多年的风机研发和制造经验，我们明白一致的风量不是一种奢侈——而是一种要求。
