定制
DSX
570*570mm
OEM，ODM
CCC/CE/ISO9001

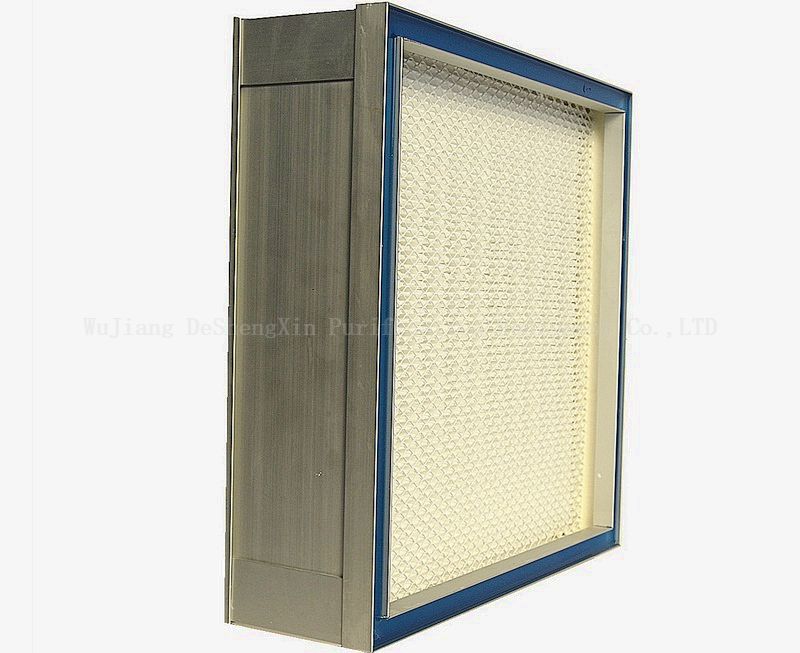

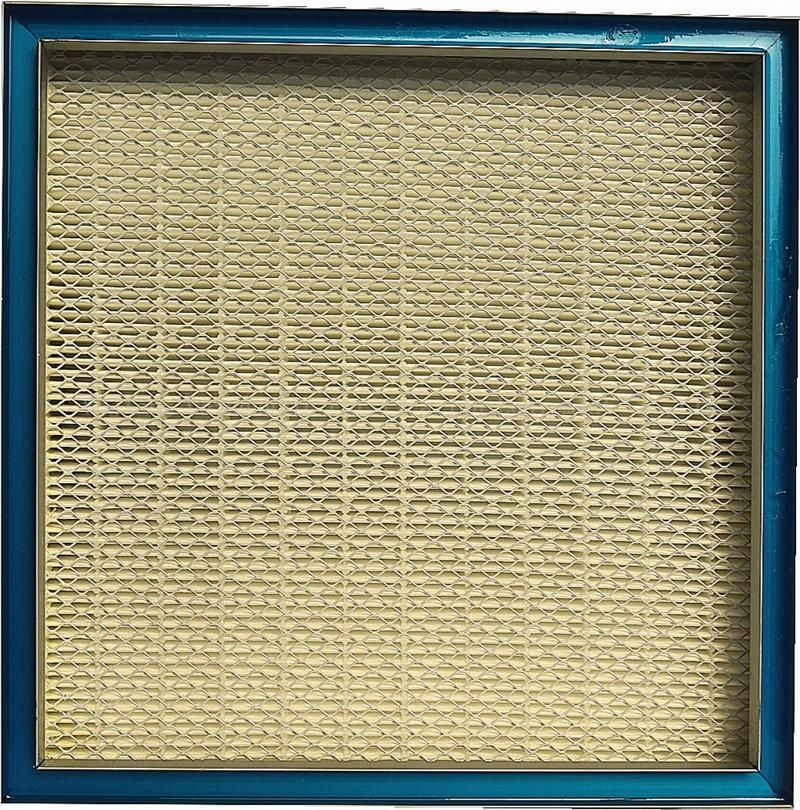

{ [t265]}顶部液槽密封 HEPA 过滤器 是一种更好的终端空气过滤装置，采用独特的液箱密封结构设计，与传统垫圈或压力密封设计相比，可提供显着优越的密封性能。该过滤器专为要求更高水平密封完整性的应用而开发——在这些应用中，即使是微小的规避泄漏也是不可接受的。
液罐密封胶为蓝色果冻状凝胶（俗称“果冻胶”），不挥发、不爬油、无毒、无味。它在室温下表现出优异的稳定性，并可长时间保持其密封性能而不会硬化或降解。每个过滤器装置在出厂前都经过严格的泄漏检测测试，确保交付的每件产品都符合更严格的质量和可靠性标准。
通过采用这种创新的密封技术，得胜鑫高性能液槽密封 HEPA 过滤器不仅降低了无尘室设施的总体运营成本，而且满足了密封标准较高的应用的要求，包括制药无菌加工、半导体制造和生物医学研究。
| | |
| 元件 | 规格 |
|---|---|
| 框架材料 | 铝合金（轻质、耐腐蚀） |
| 框架厚度（顶部液槽密封） | 95mm（标准规格） |
| 框架厚度（侧面液槽密封） | 68 / 80 / 90 / 93mm（可选） |
| 过滤器 材料 | 优质玻璃纤维过滤器纸（防水、阻燃） |
| 分离器 | 热熔胶（确保褶间距均匀） |
| 密封剂（周边） | 聚氨酯胶（提供持久的周边密封） |
| 密封条 (液槽密封) | 蓝色果冻胶（不挥发、无毒、常温稳定） |
| 效率等级 | H14（≥99.995%@0.3μm，MPPS） |
| 更高工作温度 | 80℃ |
| 更大工作湿度 | 80%相对湿度 |
可靠 液箱设计在 过滤器 叶片周围形成连续、贴合的密封。蓝色果冻胶充满了水箱，完全包围了刀刃并消除了任何空气规避。这种设计优于传统的垫片密封，特别是在可变压力条件下，并且提供长期密封稳定性而无压缩形变。
利用优质玻璃纤维 过滤器 介质，该 过滤器 实现了 H14 效率 – 99.995% 至 99.999% 去除 0.3μm 的颗粒 (MPPS)。它非常适合要求超洁净空气的 ISO 5 级（100 级）及更高级别的无尘室 工况。
褶皱介质结构由精密热熔胶分离器维持，更大限度地提高了有效过滤面积。与标准 过滤器 相比，这导致显着更高的容尘量，从而延长了 更长 维修间隔并减少了更换频率，从而降低了总拥有成本。
尽管效率很高，过滤器 仍保持较低的初始压降，从而减少下游 风机 或 FFU 系统的能耗。这对于成百上千个过滤器连续运行的大规模无尘室安装特别有利。
铝合金框架既轻便又坚固，简化了操作和安装。将 过滤器 直接插入到 可靠 液体罐中，毫不费力，果冻胶会自动贴合刀片，形成即时气密密封。
每个 过滤器 在发货前均使用粒子计数器扫描方法进行了 100% 泄漏测试。这可确保针孔泄漏、介质缺陷或密封故障不会影响 过滤器 的性能。
| 参数 | 详情 |
|---|---|
| 过滤器 类 | H14（EN 1822） |
| 效率（0.3μm） | ≥99.995%（DEHS计数法） |
| 框架材料 | 铝合金 |
| 分离器 | 热熔胶 |
| 周边密封剂 | 聚氨酯 |
| 储罐密封胶 | 蓝色果冻胶（不挥发、无毒） |
| 更大限度。温度/湿度 | 80°C / 80% 相对湿度 |
| 框架厚度（顶部） | 95毫米（标准） |
| 框架厚度（侧面） | 68/80/90/93mm（可选） |
| 定制化 | 尺寸s，风量，可用厚度 |
得胜鑫 高性能 液槽密封 HEPA 过滤器 是各种高清洁度行业和应用的首选终端过滤解决方案：
大面积垂直层流系统 – 在大型工作区域提供均匀、超洁净的空气分布。
100 级 层流罩s – 确保关键手动装配或加工的 ISO 5 级清洁度。
制药和生物医学设施 – 无菌灌装线、复合药房、研究实验室和 GMP 无尘室。
半导体和电子制造 – 晶圆制造、芯片组装、LCD 和平板显示器生产、精密光学。
精密仪器 ——医疗设备、航空航天部件和高精度机械系统的组装。
食品和饮料加工 – 为包装、灌装和生产区域提供卫生空气。
PCB 印刷和电子组装 – 印刷电路板制造的污染控制。
各种本地化净化设备 – 模块化洁净棚、工作站和便携式洁净外壳。
作为 FFU、HEPA过滤器和综合无尘室设备的 全产业链源头制造商 ，得胜鑫具有明显的竞争优势：
成本先进 ——垂直整合消除了中间成本，将节省的成本直接惠及客户。
定制能力 ——可在短时间内满足非标准尺寸、框架厚度和特殊密封要求。
质量保证 – 每个过滤器都经过单独测试和认证，可根据要求提供测试报告。
技术支持 – 我们经验丰富的工程团队提供有关 过滤器 选择、系统集成和维护优化的专家指导。
全球业绩记录 – 信赖由全球专业服务商制药、半导体和电子公司编辑。
Q1：可靠液罐密封和侧液罐密封有什么区别？
答：在可靠液槽设计中，过滤器刀片垂直插入位于过滤器的可靠处的充满液体的槽中。在侧面液槽设计中，刀片横向插入。顶部液体罐通常适用于垂直层流系统，其中 过滤器 从上方落入。
Q2: 果冻胶安全吗？
答：是的。蓝色果冻胶无毒、不挥发、不攀油、无味。它在室温下稳定，在正常操作条件下不会对健康或环境造成危害。
Q3：建议的更换间隔是多少？
答：当压降达到初始 阻力 的 1.5 至 2 倍时，或者根据您的 无尘室 监测计划，通常建议更换。与标准过滤器相比，高容尘量延长了使用寿命。
Q4：这个过滤器可以在高湿度工况中使用吗？
答：是的。 过滤器 的额定相对湿度高达 80%。对于更高的湿度要求，请咨询我们的技术团队进行定制处理。
Q5: 你们提供定制尺寸吗？
答：当然。我们按照客户指定的尺寸、风量 容量和框架厚度制造 过滤器。请联系我们并告知您的定制报价要求。
产品规格
| 过滤器 材料 | 玻璃纤维过滤器或PTFE超低电阻过滤器 |
| 框架 | 铝型材，表面氧化处理 | |
| 侧液罐分离 | 热融化粘合剂 | |
| 过滤效率 | H13，H14，U15，U16，U17 | |
| 工作温度 | 更高工作温度70C | |
| 额定空气速度 | 0.45 m/s | |
| 密封剂 | 聚氨酯 | |
| 密封垫片 | EPDM，液槽密封 密封，集成 PU 垫片 | |
| 保护网 | 双面粉末涂层钢网 |
产品特点 初阻力与面风速关系曲线
低阻力 | 初始阻力 |
|
紧凑的结构，轻巧 | ||
该过滤器可根据安装需求，适配垫片密封、液槽密封或刀口密封等多种密封方式。 | ||
| 出口侧的均匀空气速度，稳定的结构 |
产品介绍 可提供广泛的过滤器效率
- 本产品采用无障碍褶皱过滤器元件，大大减少阻力，提高过滤效率。 - 铝合金框架，双面EPDM垫片，双面防护网，保证过滤器在运输和安装过程中不易损坏。 - 所使用的材料具有极低的化学气体产生特性，满足某些特殊行业的严格要求。 - 每个过滤器在出厂前都经过严格的泄漏测试，以确保其符合更高的质量标准。 - 除了垫片密封过滤器外，还提供刀口或液槽密封。 | 效率 | EN1822标准MPP的效率 |
| 99。99@0.3μm | 99.95％（H13） | |
| 99。999@0.3μm | 99.995％（H14） | |
| 99。9995@0.12μm | 99.9995％（U15） | |
| 99。99995@0.12μm | 99.99995％（U16） | |
| 99。999995@0.12μm | 99.999995％（U17） |

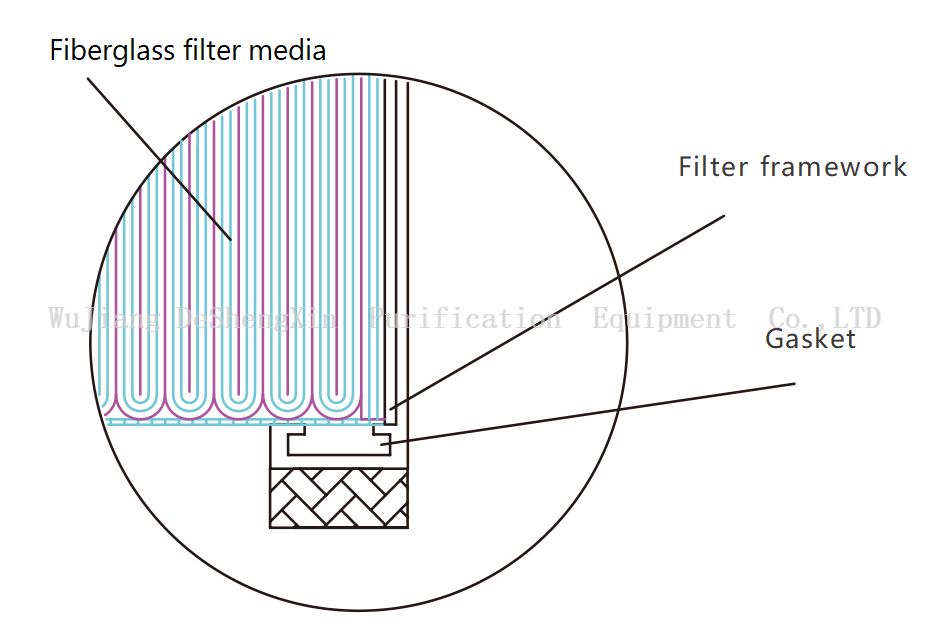

垫片类型过滤器参数 （可定制非标准）
| Dimensions | 空气量 | 额定初始值阻力 |
| |||
| w*h*d（mm） | （m³/h）0.45m/s | H13（PA） | H14（PA） | H15（PA） | H16（PA） | |
| 610*610*70 | 600 | 105 | 110 | 120 | 140 | |
| 570*1170*70 | 1080 | 105 | 110 | 120 | 140 | |
| 610*610*93 | 600 | 70 | 80 | 90 | 110 | |
| 570*1170*93 | 1080 | 70 | 80 | 90 | 110 | |
| 610*610*117 | 600 | 60 | 65 | 70 | 85 | |
| 570*1170*117 | 1080 | 60 | 65 | 70 | 85 | |
刀片类型过滤器 参数 （可定制非标）
| Dimensions | 空气量 | 额定初始值阻力 | | |||
| w*h*d（mm） | （m³/h）0.45m/s | H13（PA） | H14（PA） | H15（PA） | H16（PA） | |
| 610*610*88 | 600 | 105 | 110 | 120 | 140 | |
| 570*1170*88 | 1080 | 105 | 110 | 120 | 140 | |
| 610*610*110 | 600 | 70 | 80 | 90 | 110 | |
| 570*1170*110 | 1080 | 70 | 80 | 90 | 110 | |
| 610*610*134 | 600 | 60 | 65 | 70 | 85 | |
| 570*1170*134 | 1080 | 60 | 65 | 70 | 85 | |
顶部液罐HEPA过滤器 参数 （可定制非标）
| Dimensions | 空气量 | 额定初始值阻力 | | |||
| w*h*d（mm） | （m³/h）0.45m/s | H13（PA） | H14（PA） | H15（PA） | H16（PA） | |
| 610*610*81 | 600 | 105 | 110 | 120 | 140 | |
| 570*1170*81 | 1080 | 105 | 110 | 120 | 140 | |
| 610*610*104 | 600 | 70 | 80 | 90 | 110 | |
| 570*1170*104 | 1080 | 70 | 80 | 90 | 110 | |
侧液罐HEPA 过滤器 参数 （可定制非标）
| Dimensions | 空气量 | 额定初始值阻力 |
| |||
| w*h*d（mm） | （m³/h）0.45m/s | H13（PA） | H14（PA） | H15（PA） | H16（PA） | |
| 610*610*70 | 525 | 105 | 110 | 120 | 140 | |
| 570*1170*70 | 970 | 105 | 110 | 120 | 140 | |
| 610*610*93 | 525 | 70 | 80 | 90 | 110 | |
| 570*1170*93 | 970 | 70 | 80 | 90 | 110 | |
| 610*610*117 | 525 | 60 | 65 | 70 | 85 | |
| 570*1170*117 | 970 | 60 | 65 | 70 | 85 | |

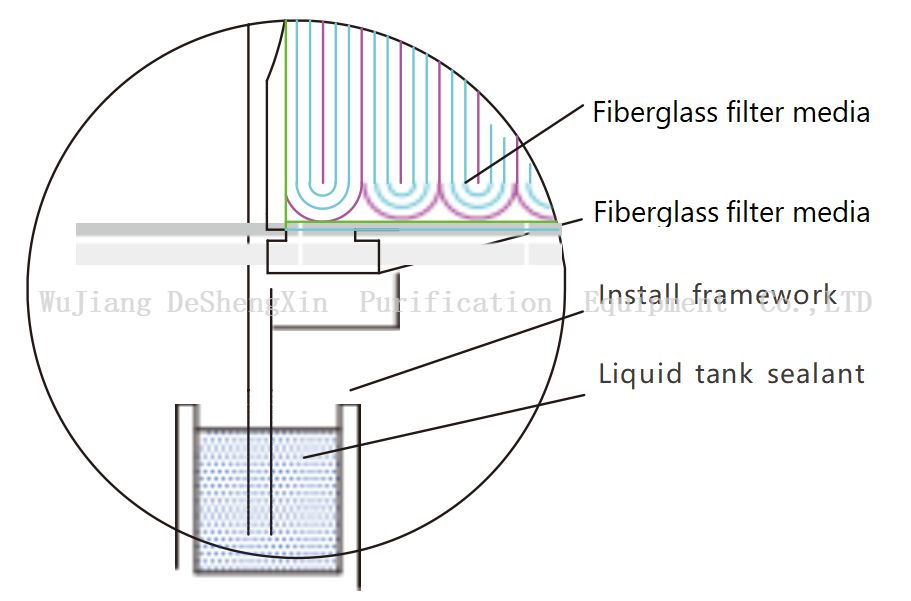

顶液槽HEPA过滤器安装结构图
器安装结构图过滤器
