DSX-1175-575
DSX
1175*575*300
OEM,ODM
1年
CCC/CE/ISO9001

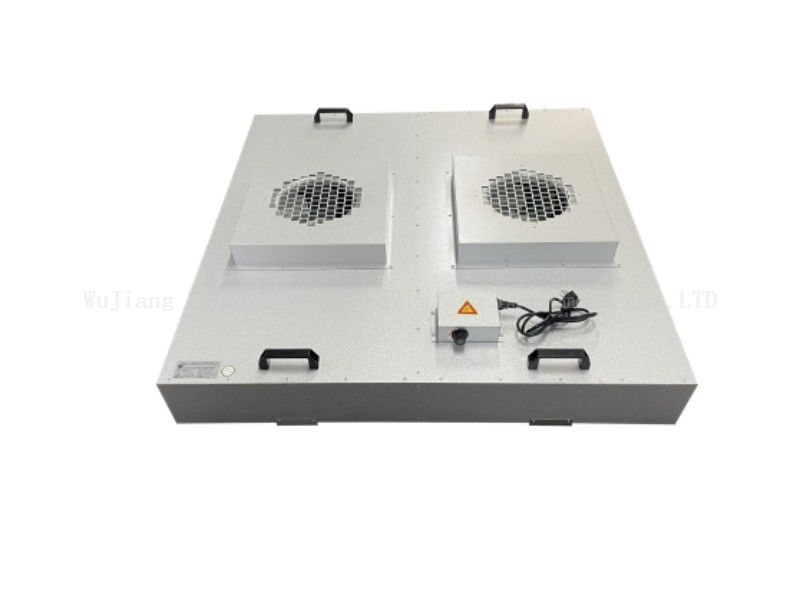

得胜鑫EC直流FFU(Fan Filter Unit)风机过滤单元是一款专为高洁净环境设计的空气净化设备,采用高效EC直流电机与多层过滤技术,确保洁净空气循环,广泛用于电子制造、生物制药、精密仪器等对空气质量要求严苛的行业。
EC直流电机
能耗降低30%-50%,支持无级调速,智能恒风量控制,适应不同工况需求。
低噪音(≤58dB),提升工作环境舒适度。
高效过滤系统
标配H13/H14 HEPA滤网或U15 ULPA滤网,过滤效率达99.99%-99.9995%,满足ISO 14644洁净标准。
滤网寿命长,维护成本低,支持模块化快速更换。
智能控制
可选配PLC/触控面板,实时监控风量、压差、运行状态,支持远程联动控制。
高效节能:EC直流技术比传统AC电机节能30以上%,长期使用显著降低电费成本。
稳定耐用:全金属机身结构,抗腐蚀、抗老化,适应24/7连续运行。
灵活适配:多种尺寸(575×575mm/1175×575mm等)、风量(600-3000m³/h)可选,支持吊装/支架安装。
电子厂:半导体车间、液晶面板生产线、芯片封装无尘室
制药行业:GMP洁净车间、无菌灌装区、实验室
其他领域:食品加工、医院手术室、数据中心机房
参数项 | 规格 |
电机类型 | EC直流无刷电机 |
额定功率 | 120W-180W |
更大风量 | 3000m³/h(可定制) |
噪音范围 | 45-58dB(A) |
过滤效率 | H13/H14 HEPA或U15/U16/U17 ULPA |
适用洁净等级 | ISO Class 1-5 |
提供1年质保,24小时技术响应。
支持非标定制(尺寸、风量、滤网等级),提供安装指导与运维培训。
得胜鑫EFU/FFU产品通过CE认证,配备快速更换滤芯设计,降低维护成本。提供从选型咨询、安装调试到定期巡检的一站式服务,助力企业构建稳定高效的无尘生产体系。
deshengxin FFU常规参数
描述 | 尺寸(L*W*hmm)(包括HEPA) | 空气速度(M3/H) | 气流(m/s) | 噪音 | 测试噪声的位置 | 外壳材料 | 电源 | 额定功率 |
薄款FFU | 1175*575*180 | 1000 | 0.45m/s(+20%) | ≤59dB | 1.2m远低于过滤器 | 220V/110V | 220W/110V | 0.17kw |
FFU575575 | 575 *575 *320 | 500 | 0.45m/s(+20%) | ≤59dB | 1.2m远低于过滤器 | 220V/110V | 220W/110V | 0.12kW |
FFU615615 | 615* 615*320 | 700 | 0.45m/s(+20%) | ≤59dB | 1.2m远低于过滤器 | 220V/110V | 220W/110V | 0.12kW |
FFU915615 | 915* 615*320 | 900 | 0.45m/s(+20%) | ≤59dB | 1.2m远低于过滤器 | 220V/110V | 220W/110V | 0.12kW |
FFU1175575 | 1175* 575* 320 | 1000 | 0.45m/s(+20%) | ≤59dB | 1.2m远低于过滤器 | 220V/110V | 220W/110V | 0.12kW |
FFU1175*1175 | 1175 *1175 *350 | 2000 | 0.45m/s(+20%) | ≤59dB | 1.2m远低于过滤器 | 220V/110V | 220W/110V | 0.18kw |
可以根据客户的方式自定义尺寸和风量
部分自定义参数如下。
1, ffu 参数( ce ) :
模型 | DSX-FFU01-02 | DSX-FFU01-02 | DSX-FFU01-03 | DSX-FFU02-02 | DSX-FFU02-04 |
FFU尺寸(mm) | 575 x 575 x 210 | 1175 x 575 x 210 | 1175 x 575 x 270 | 1175 x 1175 x 270 | 1175x1175x210 |
FFU材料 | SUS304 / SUS201 / SUS 316 / SUS430 / SGLC /粉末涂层 | ||||
风机 | 交流 | ||||
输入 | 230ACV/60Hz/1p | ||||
速度(m/s) | 高速时0.45〜1 m/s±20% | ||||
控制类型 | 手动的 | ||||
HEPA高度(MM) | 50/70可选 | ||||
HEPA过滤材料 | 玻璃纤维 | ||||
HEPA效率 | H13 / H14 / U15 | ||||
工作温度 | 10〜40℃ | ||||
结构类型 | 分体式 | ||||
安装模式 | 水平 /垂直 |
2, ffu 参数(超薄类型 ) :
模型 | 超薄类型 | |||
FFU尺寸(mm) | 875x575x160 | 1350x460x160 | 1600x460x160 | 其他维度 |
FFU材料 | SUS304 / SUS201 / SUS 316 / SUS430 / SGLC /粉末涂层 | |||
风机 | AC / EC | |||
输入 | 220ACV/50Hz/1p | |||
速度(m/s) | 高速时0.45〜0.7 m/s±20% | |||
控制类型 | 手动 / RS485 | |||
HEPA高度(MM) | 50/70可选 | |||
HEPA过滤材料 | 玻璃纤维 | |||
HEPA效率 | H13 / H14 / U15 | |||
操作 温度 | 10〜40℃ | |||
结构类型 | 分体式 | |||
安装模式 | 水平 /垂直 |
3 ffu 参数((常规ty pe ) :
模型 | 常规类型 FFU | ||||
FFU尺寸(mm) | 575x575x230 | 765x510x230 | 1000x520x230 | 1175x575x230 | 其他 |
FFU材料 | SUS304 / SUS201 / SUS 316 / SUS430 / SGLC /粉末涂层 | ||||
风机 | AC / EC | ||||
输入 | 220ACV/50Hz/1p | ||||
速度(m/s) | 高速时0.45m/s±20% | ||||
控制类型 | 手动 / RS485 | ||||
HEPA高度(MM) | 50/70可选 | ||||
HEPA过滤材料 | 玻璃纤维 | ||||
HEPA效率 | H13 / H14 / U15 | ||||
工作温度 | 10〜40℃ | ||||
结构类型 | 分体式 | ||||
安装模式 | 水平 /垂直 |
4。FFU参数 (高速类型 ) :
模型 | 高速型 FFU | |||
FFU尺寸(mm) | 430x430x270 | 1175x575x270 | 1175x175x270 | 其他 |
FFU材料 | SUS304 / SUS201 / SUS 316 / SUS430 / SGLC /粉末涂层 | |||
风机 | AC / EC | |||
输入 | 220ACV/50Hz/1p | |||
速度(m/s) | 高速1m/s±20% | |||
控制类型 | 手动 / RS485 | |||
HEPA高度(MM) | 50/70可选 | |||
HEPA过滤材料 | 玻璃纤维 | |||
HEPA效率 | H13 / H14 / U15 | |||
工作温度 | 10〜40℃ | |||
结构类型 | 分体式 | |||
安装模式 | 水平 /垂直 |
5 ffu 参数((特殊的小风量FFUTYPE )
模型 | F-DA190X1-SUS304-400X400X100-F50H13 | F-DA190X1-SUS304-430x430x120-F70H13 |
FFU尺寸(mm) | 400 x 400 x 100 | 400 x 400 x 120 |
FFU材料 | SUS304 / SUS201 / SUS 316 / SUS430 / SGLC /粉末涂层 | |
风机 | 交流 | |
输入 | 220ACV/50Hz/1p | |
速度(m/s) | 高速0.25m/s±20% | |
控制类型 | 手动的 | |
HEPA高度(MM) | 50/70可选 | |
HEPA过滤材料 | 玻璃纤维 | |
HEPA效率 | H13 / H14 / U15 | |
工作温度 | 10〜40℃ | |
结构类型 | 分体式 | |
安装模式 | 水平 /垂直 |
6 ffu 参数( 3速度ty pe :
描述 | 尺寸(l*w*hmm) (包括HEPA) | 空气速度 (M3/h) | 气流(m/s) | 噪音 | 测试噪声的位置 | 外壳材料 | 电源 | 额定功率 |
超薄FFU | 1175*575*180 | 1000 | 0.45m/s(+20%) | ≤59dB | 1.2m远低于过滤器 | 220V/110V | 220W/110V | 0.17kw |
FFU575575 | 575*575*320 | 500 | 0.45m/s(+20%) | ≤59dB | 1.2m远低于过滤器 | 220V/110V | 220W/110V | 0.12kW |
FFU615615 | 615*615*320 | 700 | 0.45m/s(+20%) | ≤59dB | 1.2m远低于过滤器 | 220V/110V | 220W/110V | 0.12kW |
FFU915615 | 915*615*320 | 900 | 0.45m/s(+20%) | ≤59dB | 1.2m远低于过滤器 | 220V/110V | 220W/110V | 0.12kW |
FFU1175575 | 1175*575*320 | 1000 | 0.45m/s(+20%) | ≤59dB | 1.2m远低于过滤器 | 220V/110V | 220W/110V | 0.12kW |
FFU1175*1175 | 1175*1175*350 | 2000 | 0.45m/s(+20%) | ≤59dB | 1.2m远低于过滤器 | 220V/110V | 220W/110V | 0.18kw |
7 ffu 参数( 3档 ) :
模型 | 3档调速 | ||||||
FFU尺寸(mm) | 600x400 | 700x400 | 575x575 | 1175x575 | 1350x400 | 1470x400 | 其他 |
FFU材料 | 粉末涂层 | ||||||
风机 | 交流 | ||||||
输入 | 220-230ACV/50Hz/1p | ||||||
速度(m/s) | 可调节0.45-1.0m/s | ||||||
控制类型 | 手动 / RS485 | ||||||
HEPA高度(MM) | 50/70/90可选 | ||||||
HEPA过滤材料 | 玻璃纤维 | ||||||
HEPA效率 | H13 / H14 / U15 | ||||||
工作温度 | 10〜40℃ | ||||||
结构类型 | 融合的 | ||||||
安装模式 | 水平 /垂直 |
8, ffu 参数( ec ec Energy savin g(类型 ) :
模型 | 3档调速 | ||||||
FFU尺寸(mm) | 600x400 | 700x400 | 575x575 | 1175x575 | 875x575 | 1010x610 | 其他 |
FFU材料 | 粉末涂层 | ||||||
风机 | EC | ||||||
输入 | 220-230ACV/50Hz/1p | ||||||
速度(m/s) | 可调节0.45-1.0m/s | ||||||
控制类型 | RS485 | ||||||
HEPA高度(MM) | 50/70/90可选 | ||||||
HEPA过滤材料 | 玻璃纤维 | ||||||
HEPA效率 | H13 / H14 / U15 | ||||||
工作温度 | 10〜40℃ | ||||||
结构类型 | 融合的 | ||||||
安装模式 | 水平 /垂直 |
FFU(Fan Filter Unit,风机过滤机组)是一种自带动力系统的模块化空气净化设备,集成风机与高效过滤器(HEPA/ULPA),通过顶部吸入空气并过滤后,以均匀风速输出洁净气流。其核心功能是为洁净室、生产线等场景提供局部或整体高等级洁净环境,广泛应用于半导体、生物医药等领域。
FFU工作原理分为三步:
空气吸入:内置风机从顶部吸入空气,经过初效过滤器拦截大颗粒污染物。
高效过滤:空气通过HEPA/ULPA高效过滤器,去除0.3μm以上微粒,净化效率达99.99%以上。
均匀送风:过滤后的洁净空气以恒定风速(通常0.45m/s±20%)均匀送出,确保工作区域无死角净化。
3.得胜鑫的不锈钢FFU有什么优势?
得胜鑫不锈钢FFU核心优势解析
高性能离心风机驱动
采用得胜鑫自主研发的高品质离心风机,具备低噪音(≤58dB)、运行寿命长,确保长期稳定送风与节能效果。
模块化灵活配置
支持单机或多机组装成百级层流生产线,可根据洁净室需求定制非标尺寸(如1175×675×180mm等),适配电子、制药等行业的超净环境搭建。
SS304/SS316不锈钢材质
箱体采用抗腐蚀不锈钢(可选镜面工艺),满足GMP、ISO Class 1-5级洁净标准,尤其适用于生物制药、实验室等高洁净度场景。
高效过滤与均匀送风
集成高效HEPA/ULPA过滤器,出风面风速均匀度达0.45m/s±20%,有效控制微粒浓度,保障无尘车间空气质量的持续达标。
智能化控制与低维护成本
可选配网络群控系统,实现多机组集中调速、故障监测及能耗管理,结合风机长寿命设计,大幅降低运维投入与停机风险。
得胜鑫不锈钢FFU以技术迭代与严苛工艺,为半导体、精密制造等领域提供高可靠性的洁净环境解决方案,助力企业提升生产效能与合规性。
4.如何选择与定制FFU?
适配性:无论用户是否熟悉FFU,得胜鑫均可根据洁净等级、空间尺寸、风量需求等参数提供专业选型建议。
定制化服务:支持非标定制,包括尺寸调整、材质选择(如镜面不锈钢)、过滤器类型(如化学过滤器)及功能扩展(如初效过滤预装)。
5.得胜鑫EFU/FFU风机过滤单元的特点是什么?
得胜鑫EFU/FFU风机过滤单元核心特点解析
高效过滤技术
搭载HEPA/ULPA级过滤器,可捕获0.3μm及以上粒径颗粒,过滤效率≥99.99%,为锂电池堆叠机、缠绕机等高敏感工艺提供ISO Class 1-5级洁净环境,有效防止电极材料污染导致的电池性能衰减。
一体化模块设计
集成风机与过滤系统,在层高受限环境选薄款轻量化结构,支持单机独立运行或多机组网串联,适配全种应用场景,满足万级至1级的自动化设备灵活布局需求。
智能控制与节能运行
配置网络化群控系统,支持远程调速、故障诊断及压差监测,实现风量精准调节。直流无刷电机配合流体优化叶轮,能耗较传统机型降低30%,噪音值≤58dB(A),符合半导体工厂24小时连续作业要求。
耐候性与长寿命
外壳采用304不锈钢或冷轧钢板防静电涂层,耐受锂电池生产中的金属粉尘腐蚀。风机模块MTBF(平均无故障时间)≥50,000小时,显著降低综合运维成本。
行业定制化适配
针对光伏硅片加工、锂电浆料涂布等工序的纳米级颗粒控制需求,可选配正压密封结构和表面风速均流装置(均匀度±15%),确保工艺设备内部微环境稳定性,缺陷率降低可达90%以上。
5.为什么选择得胜鑫而不是其他的制造商?
技术实力:采用自主研发的高效风机与均流技术,性能高于国际标准,国产化品质稳定可靠。
灵活服务:提供全周期支持,从设计、安装到维护,确保设备与场景高度匹配。
成本优势:本土化生产降低制造成本,性价比显著高于进口品牌,且售后响应更高效。
